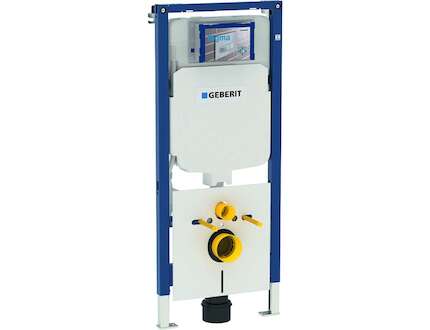

Geberit Duofix - Předstěnová instalace pro závěsné WC, výška 1,14 m 111.794.00.1

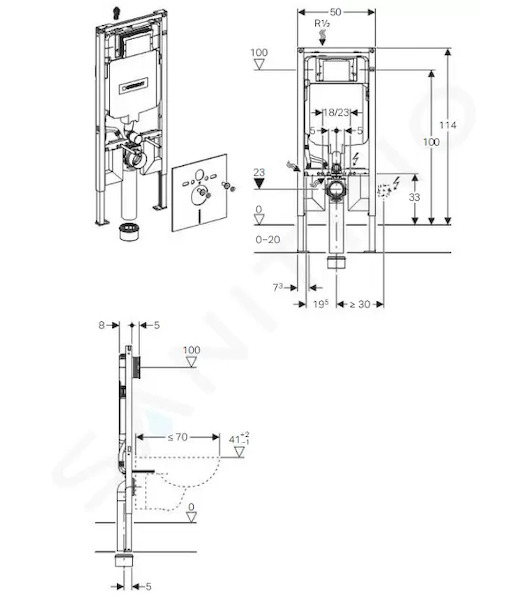

Montážní prvek Duofix pro závěsné WC s nádržkou do stěny Sigma 8 cm, stavební výška 114 cm

Účel použití

• Pro závěsná WC s vyložením do 70 cm
• Pro splachování 1 množstvím, 2 množstvími nebo splachování Start/Stop
• Pro tloušťku podlahy 0–20 cm
• Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým procesem
• Pro zabudování do systémové stěny Duofix na celou výšku místnosti
• Pro montáž před masivní stěnou nebo stěnou prováděnou suchým procesem
• Pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem
• Pro zabudování do lehké příčky na celou výšku místnosti
• Nevhodný pro zabetonování

Vlastnosti

• Typová řada 2016
• Rám je vhodný pro keramická WC s malou kontaktní plochou (u obkladů stěn odolných vůči tlaku)
• Odpadní připojovací koleno pro montáž bez nářadí v různých hloubkových polohách, rozsah nastavení 45 mm
• Připojovací koleno lze namontovat svisle vpředu v hloubkově zarovnané poloze
• Prodloužené připojovací koleno, pro připojení v podlaze
• Zvukově izolované upevnění odpadního kolena
• Splachovací nádržka pod omítku s ovládáním zepředu, izolace proti orosování
• Nastavitelné okamžité spláchnutí možné
• Splachovací nádržka pod omítku pro montáž a servisní práce bez nářadí
• Přívod vody shora, z boku přesazený do leva
• Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám
• Kryt pro hrubou montáž pro servisní otvor s možností zkrácení, vhodný pro zalícovaná ovládací tlačítka
• Vybaven trubkovou chráničkou pro přívod vody pro Geberit AquaClean
• Rám s otvory ø 9 mm pro upevnění do dřevěných konstrukcí
• Samonosný prvek
• Rám s C-profilem 4/4 cm
• Povrch rámu upravený práškovou barvou, barva Geberit modrá
• Podpěry o 5 cm zásuvné
• Patní desky otočné, pro montáž do profilů UW50 a UW75

Technické informace

• Rozsah hydraulického tlaku 0,01-1,0 MPa
• Maximální provozní teplota vody 25 ° C
• Množství splachování vody - výrobní nastavení 6 a 3 l
• Rozsah nastavení velkého splachování 4,5 / 6 / 7,5 l
• Rozsah nastavení malého splachování 3/4 l

Rozsah dodávky

• Přívod vody R 1/2, vhodný pro MeplaFix, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• Kryt pro hrubou montáž pro servisní otvor
• 2 kotvící prvky
• Souprava pro připojení WC, ø 90 mm
• Připojovací koleno 90? z PE-HD, ø 90 mm
• Přechodka, PE-HD, ø 90/110 mm
• 2 ochranné zátky
• 2 závitové tyče M12
• Souprava pro tlumení hluku
• Upevňovací materiál
• Souprava pro předstěnovou montáž není součástí dodávky, je třeba objednat zvlášť
