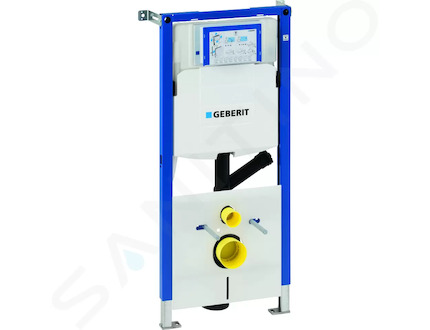

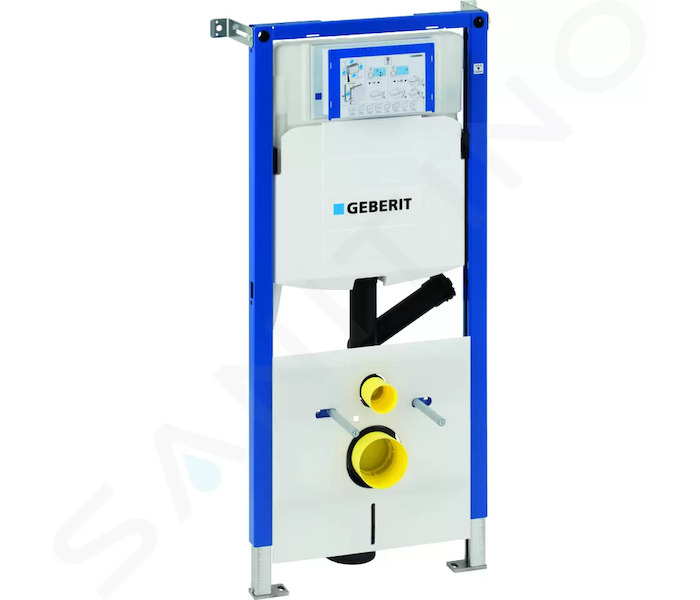

Geberit Duofix - Předstěnová instalace pro závěsné WC, pro odsávání zápachu, výška 1,12 m 111.367.00.5

Montážní prvek Duofix pro závěsné WC se splachovací nádržkou pod omítku Sigma 12 cm, pro odsávání zápachu s odvodem vzduchu

Účel použití

• Pro tloušťku podlahy 0-20 cm
• Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým procesem
• Pro zabudování do systémové stěny Duofix na celou výšku místnosti
• Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým procesem
• Pro montáž před masivní stěnou nebo stěnou prováděnou suchým procesem
• Pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem
• Pro zabudování do lehké příčky na celou výšku místnosti
• Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm
• Pro zabudování mokrým procesem do zděné předstěnové instalace
• Pro připojení Geberit AquaClean
• Pro připojení externího odsávání zápachu
• Nevhodný pro zabetonování

Vlastnosti

• Geberit Sigma splachovací nádržka pod omítku 12 cm s ovládáním zepředu
• 2 množství splachování s ovládacími tlačítky Sigma50, Sigma20, Sigma01 nebo Bolero
• 1 množství splachování s ovládacími tlačítky Sigma10
• Splachování Start/Stop s ovládacími tlačítky Sigma10, Mambo nebo Tango
• Nastavitelné splachovací množství
• Nastavitelné okamžité spláchnutí možné
• Splachovací nádržka pod omítku pro montáž a servisní práce bez nářadí
• Kryt pro hrubou montáž, pro montáž bez nářadí a s možností zkrácení bez nářadí
• Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám
• Tyčky tlačítka zvukově izolované, rychle nastavitelné bez nářadí
• Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez nářadí
• Připojovací hadička k rohovému ventilu přišroubovatelná bez nářadí
• Upevnění odpadního kolena bez nářadí, zvukově izolované, hloubkově nastavitelné v 8 polohách, rozsah nastavení 45 mm
• Podpěry s brzdícími prvky, pro vyrovnání prvku bez nářadí
• Pozinkované podpěry, plynule nastavitelné 0 - 20 cm
• Možné použít pro závěsné WC s malou styčnou plochou pomocí příslušenství
• Splachovací nádržka pod omítku s ovládáním zepředu, izolace proti orosování
• Rám s otvory ø 9 mm pro upevnění do dřevěných konstrukcí
• Samonosný prvek
• Rám s C-profilem 4/4 cm
• Povrch rámu upravený práškovou barvou, barva Geberit modrá
• Podpěry o 5 cm zásuvné
• Patní desky otočné, pro montáž do profilů UW50 a UW75
• Externí odsávání zápachu je možné připojit přes splachovací koleno
• Přívod vody zezadu/shora uprostřed

Technické informace

• Rozsah tlaku vody: 0.01 - 1.0 MPa
• Maximální provozní teplota vody: 25 °C
• Malé splachovací množství - rozsah nastavení: 3-4 l
• Velké splachovací množství - rozsah nastavení: 4,5 / 6 / 7,5 l
• Splachovací množství - nastavení z výroby: 6 a 3 l
• Start/Stop splachovací množství: 4,5 / 6 / 7,5 l

Rozsah dodávky

• Přívod vody R 1/2" s integrovaným rohovým ventilem a ručnímovládacím kolečkem
• Trubková chránička pro přívod vody pro Geberit AquaClean
• 2 upevňovací úhelníky
• Splachovací koleno s připojením pro odsávání zápachu
• Souprava pro tlumení hluku
• Ochranná zátka
• Kryt pro hrubou montáž pro servisní otvor
• 2 závitové tyče M12 pro upevnění keramiky
• Souprava pro připojení WC, ø 90 mm
• Odpadní koleno pro WC, PE-HD, ø 90 mm
• Přechodka, PE-HD, ø 90/110 mm
• Upevňovací materiál

Neobsahuje ovládací tlačítko

Stavební souprava pro předstěnovou montáž není součástí dodávky, je třeba objednat zvlášť.
