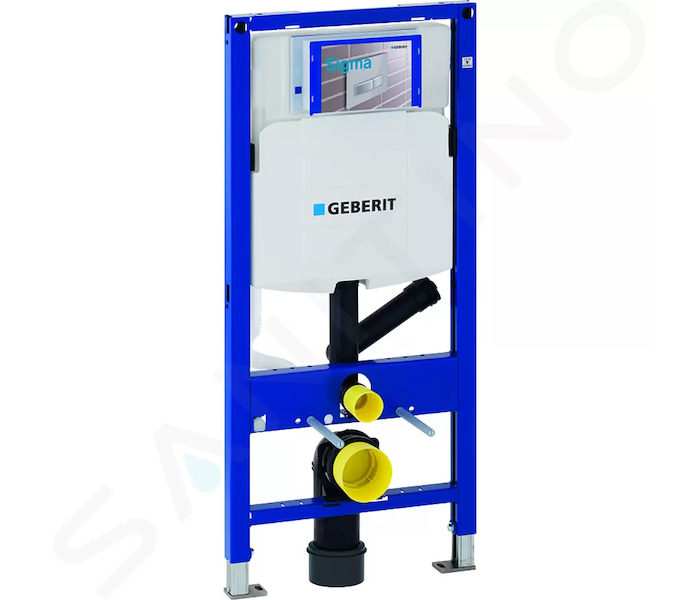

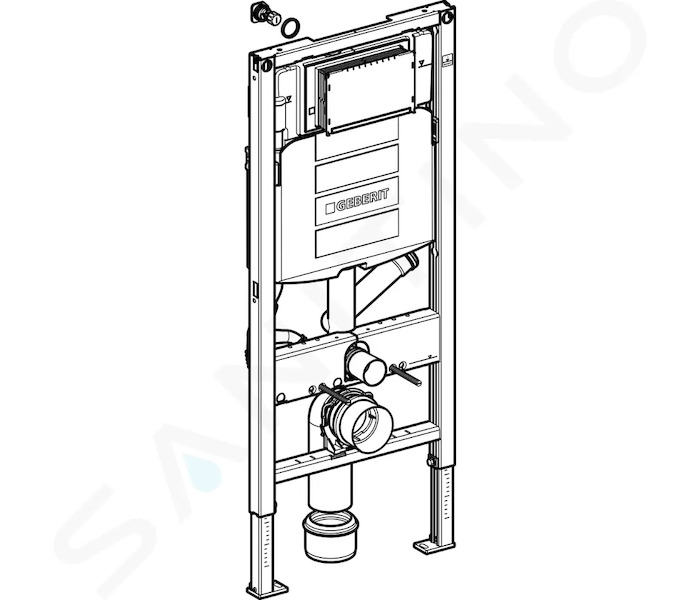

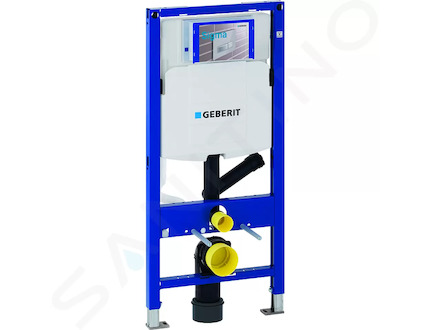

Geberit Duofix - Předstěnová instalace pro závěsné WC, pro odsávání zápachu, výška 1,12 m 111.364.00.5

Montážní prvek Duofix pro závěsné WC se splachovací nádržkou pod omítku Sigma 12 cm, pro odsávání zápachu s odvodem vzduchu

Univerzální a rychle použitelný montážní prvek pro veškerá řešení v oblasti suchých procesů. Přispívá také podstatnou měrou ke splnění těch nejvyšších nároků na akustickou a protipožární ochranu. Geberit Duofix je určen pro montáž do lehkých sádrokartonových příček nebo k instalaci před masivní stěnu. Montáž prvku je mimořádně rychlá za použití pouhých čtyř upevňovacích bodů.

Účel použití

• pro konstrukce prováděné suchým procesem
• k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
• k montáži do instalačních stěn vysokých na výšku místnosti
• k montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
• pro závěsná WC s připojovacími rozměry podle EN 33:2011

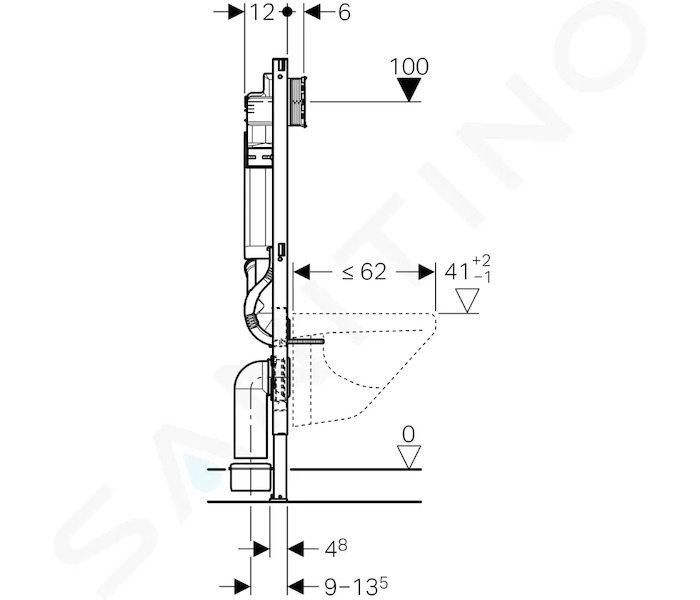

• pro závěsná WC s vyložením do 62 cm K připojení externího odsávání zápachu
• pro 1-činné, 2-činné nebo Start/Stop splachování
• pro tloušťky podlahy 0–20 cm
• nevhodný pro keramiky závěsných WC se s zvýšenou pozicí sedátka

Vlastnosti

• samonosný rám, prášková barva
• rám s otvory Ø 9 mm pro upevnění do dřevěných konstrukcí
• rám připravený pro podpěry u WC keramik s malou opěrnou plochou
• podpěry pozinkované, nastavitelné 0–20 cm, s protiskluzovou úpravou
• patní desky otočné
• hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
• připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
• odhlučněné upevnění připojovacího kolena
• splachovací nádržka pod omítku s ovládáním zepředu
• splachovací nádržka pod omítku s izolací proti orosování
• u nastavení z výroby je možné okamžité dodatečné spláchnutí
• externí odsávání zápachu připojitelné připojovacím hrdlem ø 50 mm přes splachovací koleno
• montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
• přívod vody vzadu nebo nahoře uprostřed
• kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
• kryt pro hrubou montáž pro servisní otvor s možností zkrácení
• vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
• s možností upevnění pro přívod elektřiny

Technické údaje

• tlak při průtoku: 10-1000 kPa
• maximální teplota vody: 25 °C
• splachovací množství (nastavení ve výrobě): 6 a 3 l
• velké splachovací množství (rozsah nastavení): 4 / 4.5 / 6 / 7.5 l
• malé splachovací množství (rozsah nastavení): 2-4 l
• výpočtový průtok: 0.11 l/s
• minimální přetlak pro výpočtový průtok: 50 kPa

Rozsah dodávky

• přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• kryt pro hrubou montáž pro servisní otvor
• 2 ochranné zátky
• připojovací souprava pro WC, ø 90 mm
• připojovací koleno 90° z PE-HD, ø 90 mm
• přechodka z PE-HD, ø 90 / 110 mm
• 2 závitové tyče M12
• upevňovací materiál
