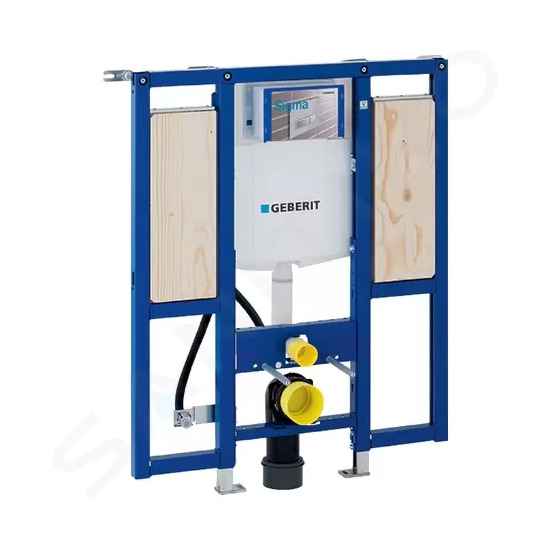

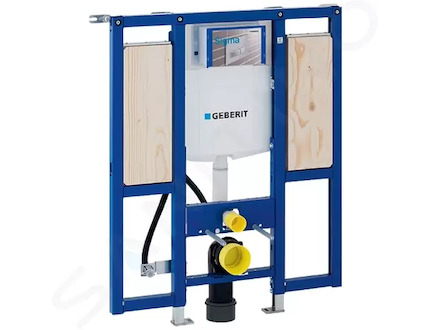

Geberit Duofix - Předstěnová instalace pro závěsné WC, bezbariérová, pro podpěry, výška 112 cm 111.375.00.5

Montážní prvek Duofix pro závěsné WC se splachovací nádržkou pod omítku Sigma 12 cm, pro tělesně postižené

• pro konstrukce prováděné suchým procesem
• k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
• k montáži do instalačních stěn vysokých na výšku místnosti
• k montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
• vhodný pro bezbariérové stavby
• pro závěsná WC s připojovacími rozměry podle EN 33:2011
• pro závěsná WC s velkým vyložením do 70 cm
• k upevnění podpěr
• pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
• pro toušťky podlahy 0-20 cm

Vlastnosti

• samonosný rám s nanesenou práškovou barvou
• rám  připravený pro podpěry u WC keramik s malou opěrnou plochou

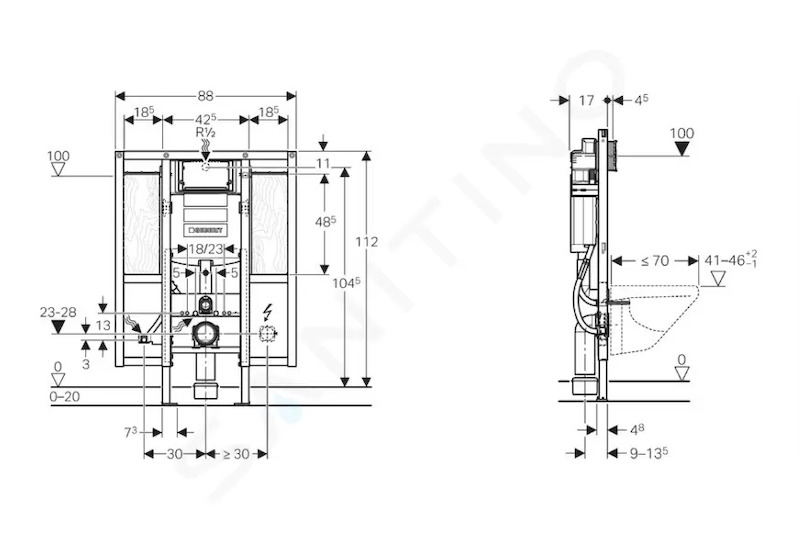

• montážní výška WC nastavitelná ve fázi hrubé stavby, 41–46 cm
• pozinkované podpěry, nastavitelné 0-20 cm, s protiskluzovou úpravou
• otočné patní desky
• hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
• připojovací koleno pro montáž bez nářadí v různých hloubkových polohách, rozsah nastavení 45 mm
• upevnění připojovacího koleno zvukově izolované
• splachovací nádržka pod omítku s ovládáním zepředu, izolovaná proti orosování
• u nastavení z výroby je možné okamžité dodatečné spláchnutí
• montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
• přívod vody vzadu nebo nahoře uprostřed
• kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami, možnost jeho zkrácení
• montážní deska z překližky, voděodolná - lepená
• vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
• s možností upevnění pro přívod elektřiny

Technické informace

• tlak při průtoku 10–1000 kPa
• maximální teplota vody 25 °C
• splachovací množství, nastavení ve výrobě 6 a 3 l
• velké splachovací množství, rozsah nastavení 4,5 / 6 / 7,5 l
• malé splachovací množství, rozsah nastavení 3–4 l
• výpočtový průtok 0,11 l/s
• minimální přetlak pro výpočtový průtok 50 kPa

Rozsah dodávky

• nástěnka R 1/2", vhodná pro MeplaFix, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• kryt pro hrubou montáž pro servisní otvor
• 2 ochranné zátky
• 4 soupravy pro ukotvení do stěny
• připojovací souprava pro WC, Ø90 mm
• připojovací koleno 90° z PE-HD, Ø90 mm
• přechodka z PE-HD, Ø90 / 110 mm
• 2 závitové tyče M12
• krabice pod omítku pro provrtaný otvor Ø68 mm, pro přívod elektřiny
• upevňovací materiál

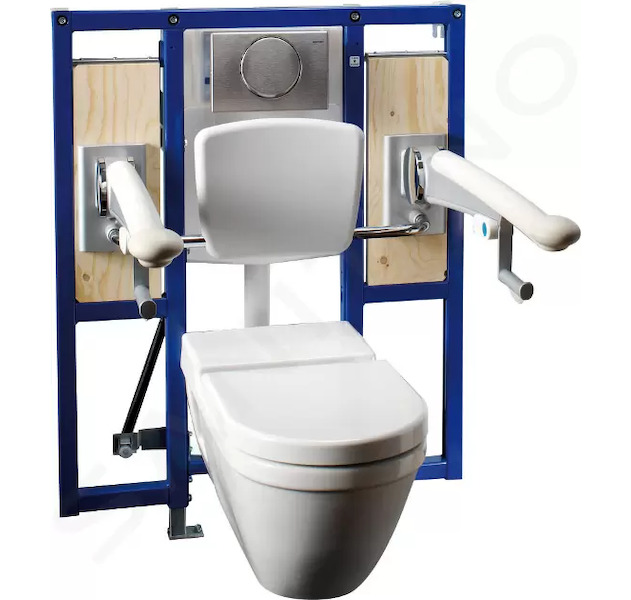

 ilustrativní foto
