Geberit Duofix - Předstěnová instalace pro sprchu, výška 130 cm, s odtokem ve stěně, nástěnná armatura pod omítku 111.581.00.1

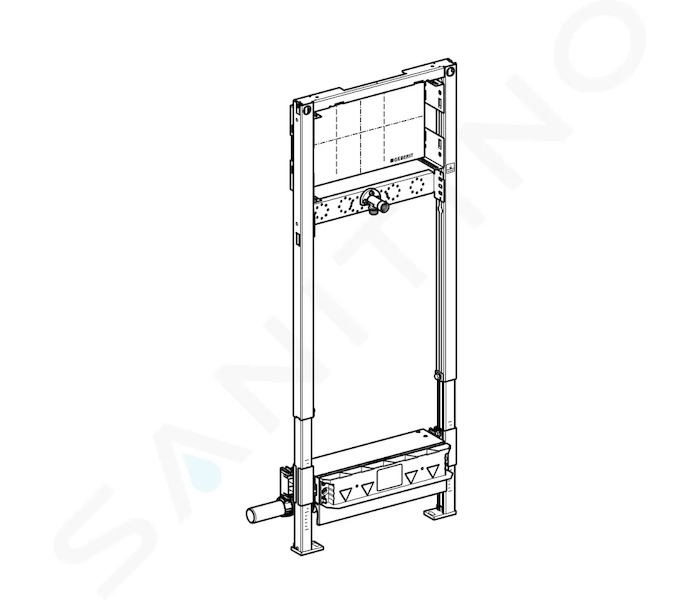

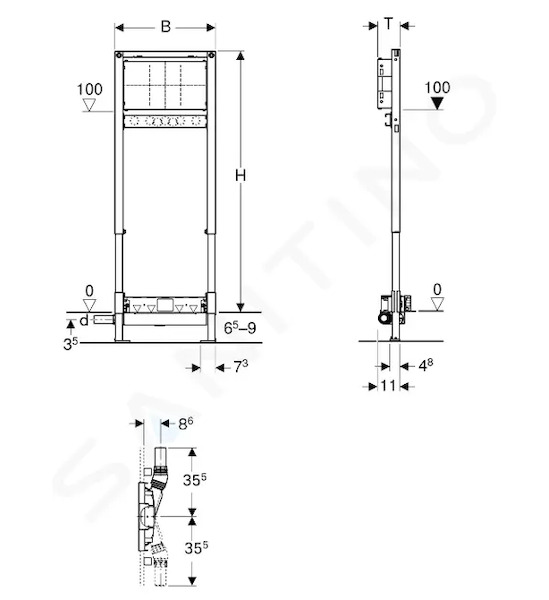

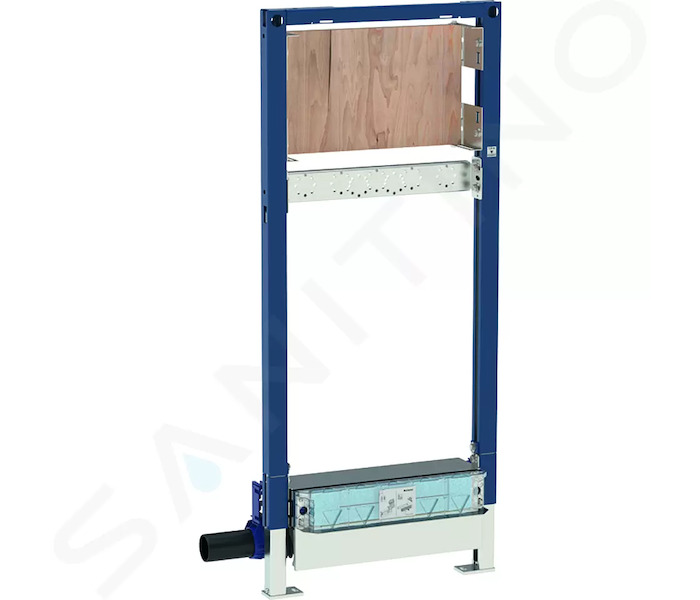

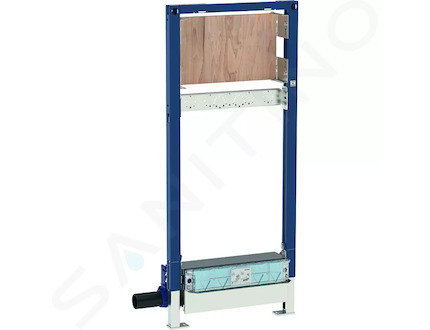

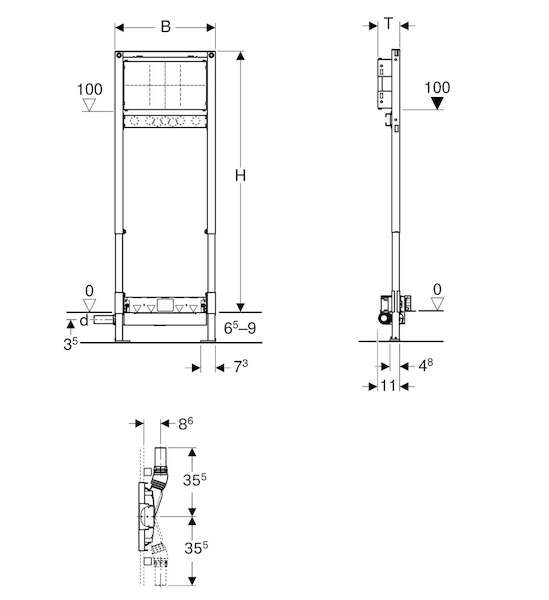

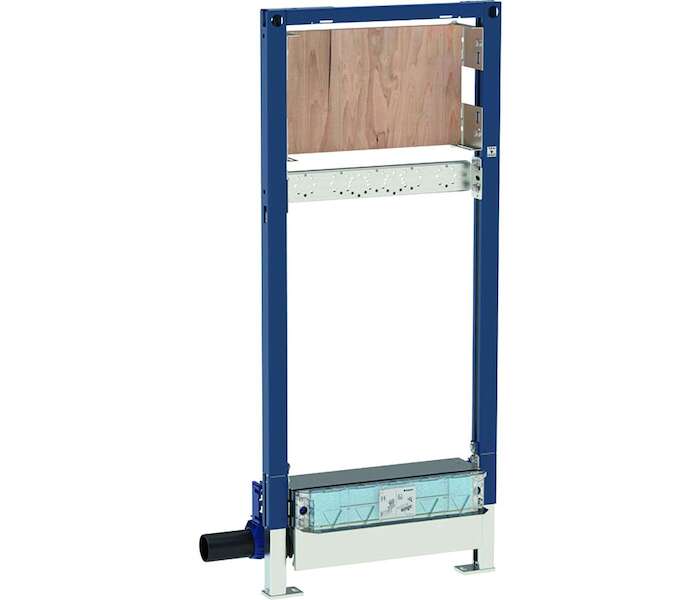

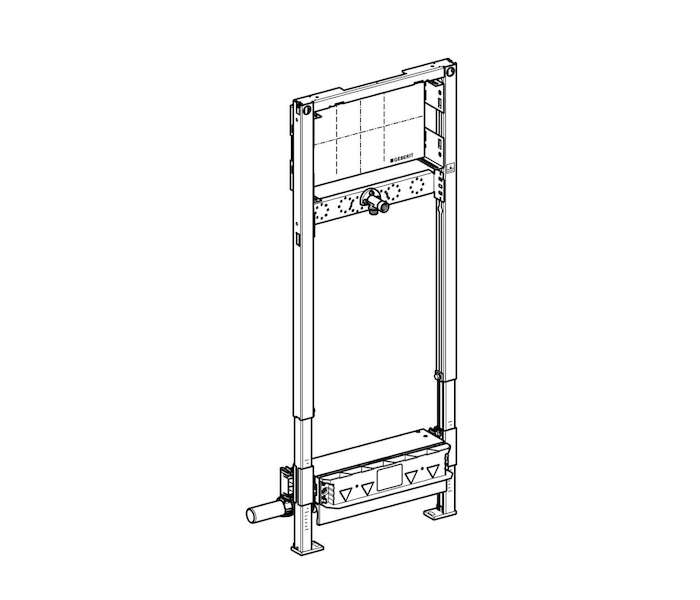

Montážní prvek Duofix pro sprchu, stavební výška 130 cm

• s odtokem ve stěně
• nástěnná armatura pod omítku
• pro výšku mazaniny u vtoku 65–90 mm

Účel použití

• Pro domovní koupelny
• K zachycení odpadní vody jedné samostatné sprchové hlavice
• K montáži při velmi malé tloušťce podlahy
• K odvodnění sprch v úrovni podlahy
• Pro výšku mazaniny u vtoku ≥ 65 mm
• Pro konstrukce prováděné suchým procesem
• Pro armatury pod omítku nebo na omítku
• Pro nástěnné armatury pod omítku
• Pro sdružené izolace
• K montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
• K montáži do instalačních stěn vysokých na výšku místnosti
• K montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti

Vlastnosti

• Výška vodního uzávěru jen 30 mm se liší od požadavků normy EN 1253
• Samonosný rám s nanesenou práškovou barvou
• Úroveň dotěsnění pro napojení bez pnutí těsnění nastavitelná
• Integrovaná těsnící netkaná textilie
• Těsnicí netkaná textilie s obvodovým přesahem 10 cm, pro napojení těsnicích systémů
• Rám s vrtanými otvory ø 9 mm pro upevnění do dřevěné konstrukce
• Podpěry s protiskluzovou úpravou
• Patní desky otočné
• Hloubka patní desky vhodná k montáži do U profilů UW 50 a do systémových profilů Geberit Duofix
• Montážní deska výškově a hloubkově nastavitelná
• Montážní deska z překližky, vodě odolná lepená
• Stavební materiál třídy B2 podle DIN 4102-1, příp. třídy D-s2,d0 podle DIN EN 13501-3
• Emise formaldehydu třídy A podle EN 1084, příp. třídy E 1 podle, EN 13936
• Nastavitelná výška vtoku zápachové uzávěrky
• Tloušťka opláštění 10–40 mm
• Určeno pro tloušťky obkladu na podlahu 2–26 mm
• Určeno pro tloušťky obkladu na podlahu 2–35 mm
• Připojení odpadu boční
• Těsnicí podložka samolepicí, s netkanou textilií

Technické údaje

• Průtočná kapacita: 0.4 l/s
• Výška vodního uzávěru: 30 mm

Obsah dodávky

• Připojovací trubka z PE-HD, ø 40 mm
• Připojovací koleno Rp 1/2" / R 1/2", vhodné pro MF
• Těsnicí podložka
• Zvukově izolační podložka
• Zvukově izolační pouzdro
• Ochranná zátka
• Ochranný kryt s integrovaným vtokovým plechem
• Upevňovací materiál

Souprava pro předstěnovou montáž není součástí dodávky, je třeba objednat zvlášť
