Geberit Duofix - Předstěnová instalace pro pisoár, univerzální, výška 112–130 cm 111.616.00.1

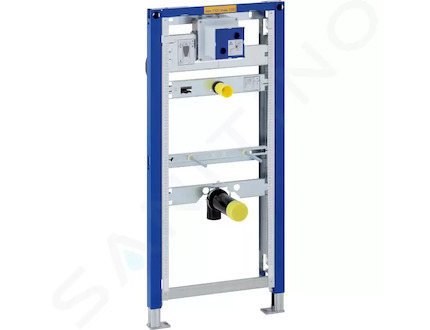

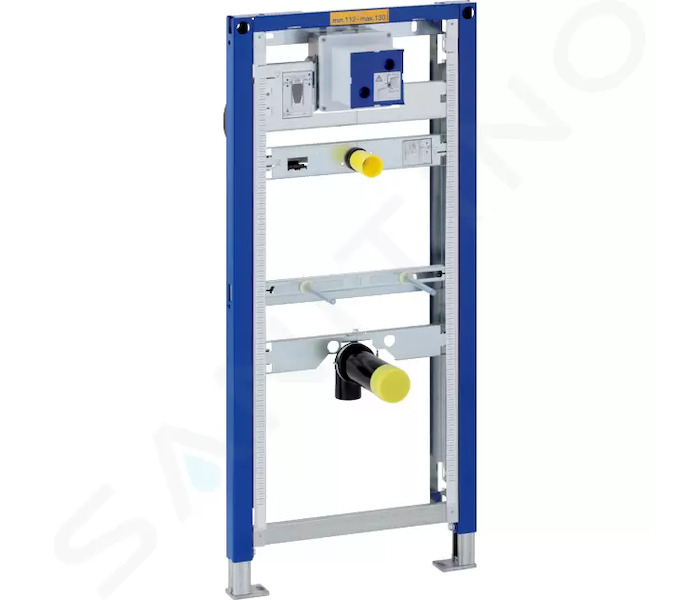

Geberit Duofix, montážní prvek pro pisoár, 112–130 cm, univerzální

• pro konstrukce prováděné suchým procesem
• k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
• k montáži do instalačních stěn vysokých na výšku místnost
• k montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
• k montáži pisoárů
• k montáži ovládání splachování pisoárů Geberit (od roku výroby 2009)
• pro toušťky podlahy 0-20 cm

Vlastnosti

• samonosný rám s nanesenou práškovou barvou
• rám s vrtanými otvory Ø9 mm pro upevnění do dřevěné konstrukce
• podpěry pozinkované, nastavitelné 0-20 cm, s protiskluzovou úpravou
• patní desky otočné, hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix

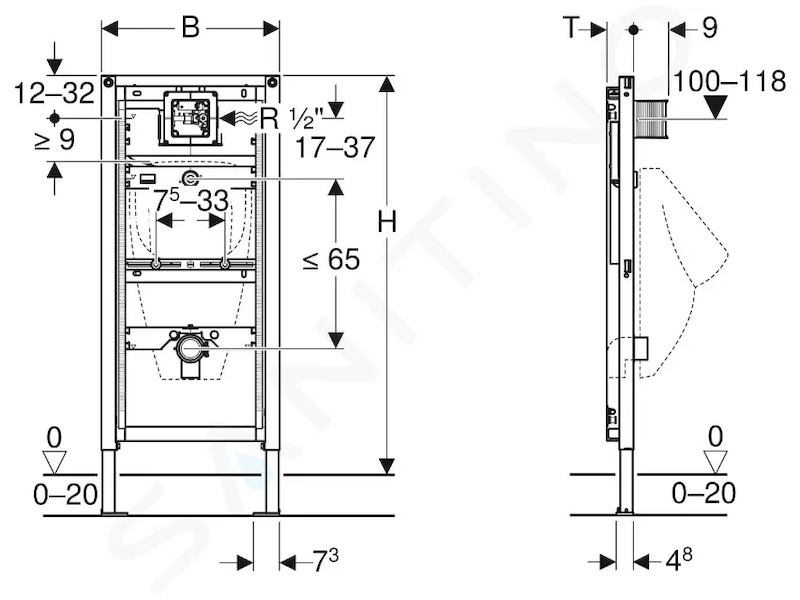

• výška prvku přizpůsobitelná pisoáru, 112–130 cm
• univerzální krabice pod omítku pro ovládání splachování pisoárů Geberit
• svorka pro připojení elektřiny pro přívod elektřiny v krabici pod omítku
• přívod vody vpravo na krabici pod omítku
• přívod vody vhodný pro MeplaFix
• nástěnka k montáži bez nářadí
• uzavírací ventil s regulací, předmontovaný
• se zabudovanou trubkovou chráničkou k vyplachování potrubí
• kryt pro hrubou montáž pro servisní otvor 10.5 x 10.5 cm s možností zkrácení bez nářadí
• vyplachovací hadice ohýbatelná
• vyplachovací hadice s vedením k zabránění stojící vodě
• upevnění pro přívod Ø32 mm výškově nastavitelné
• upevnění pro připojovací koleno výškově nastavitelné a zvukově izolované
• upevnění pisoárů M8, nastavitelná na šířku a výšku
• příčné nosníky s označením středu, nastavitelné bez nářadí
• dodatečné upevnění pro pisoár s příslušenstvím možné
• s příslušenstvím přestavitelné na pisoáry s ostřikovací hlavicí

Technické informace

• tlak při průtoku 100–800 kPa
• maximální zkušební tlak vody 1600 kPa
• maximální zkušební tlak vzduchu / interního plynu 300 kPa
• maximální teplota vody 30 °C
• průtok při tlaku 1 bar bez omezovače průtoku 0,3 l/s
• průtok při tlaku 1 bar s omezovačem průtoku 0,24 l/s

Rozsah dodávky

• nástěnka R 1/2"
• kryt pro hrubou montáž s víkem
• připojovací trubka mezi přívodem Ø32 mm a pisoárem, s těsněním na pisoáru
• ochranná zátka
• připojovací koleno z PE-HD, Ø63 / 50 mm
• ochranné víčko
• těsnění Ø57 / 50 mm
• zápachová uzávěrka pro pisoár Ø50 mm, s těsněním na pisoár
• 2 závitové tyče M8
• upevňovací materiál

Souprava pro předstěnovou montáž není součástí dodávky, je třeba objednat zvlášť
