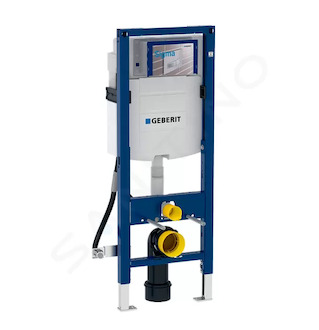

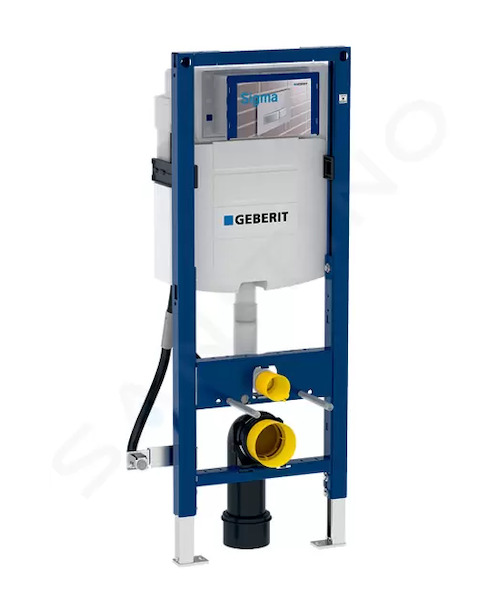

Geberit Duofix - Montážní prvek pro závěsné WC, 112 cm, se splachovací nádržkou Sigma 12 cm, bezbariérový 111.350.00.5

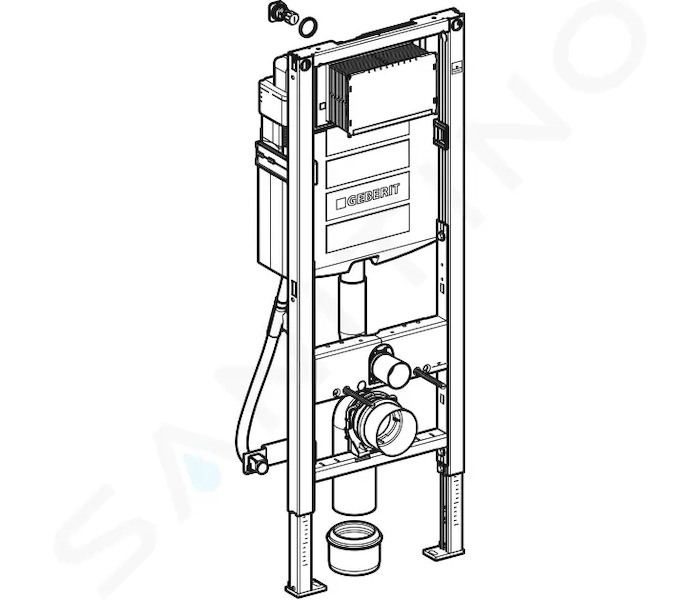

Instalační prvek Duofix pro závěsné WC, se splachovací nádržkou pod omítku Sigma 12 cm

• pro bezbariérové využití, ukotvení WC výškově nastavitelné ve fázi hrubé stavby

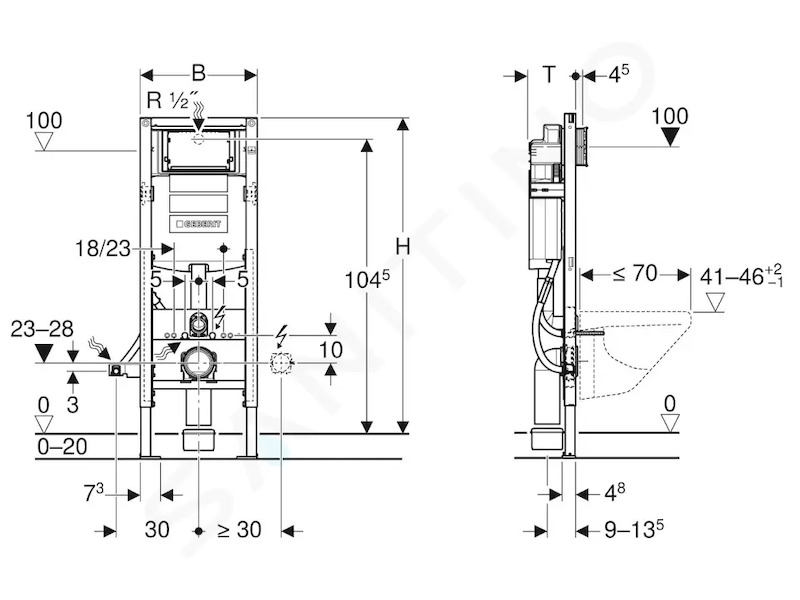

• stavební výška: 112 cm (H)
• rozměry: B = 42,5 cm, T = 17 cm

Účel použití

• Pro konstrukce prováděné suchým procesem
• K montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
• K montáži do instalačních stěn vysokých na výšku místnosti
• K montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
• Vhodný pro bezbariérové stavby
• Pro závěsná WC s připojovacími rozměry podle EN 33:2011
• Pro závěsná WC s velkým vyložením do 70 cm
• Pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
• Pro tloušťky podlahy 0-20 cm

Vlastnosti

• Samonosný rám s nanesenou práškovou barvou
• Rám připravený pro podpěry u WC keramik s malou opěrnou plochou
• Redukovaná šířka rámu pro umístění podpěr vedle instalačního prvku
• Montážní výška WC nastavitelná ve fázi hrubé stavby, 41-46 cm
• Podpěry pozinkované
• Podpěry nastavitelné 0-20 cm
• Podpěry s protiskluzovou úpravou
• Patní desky otočné
• Hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
• Připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
• Upevnění připojovacího kolena zvukově izolované
• Splachovací nádržka pod omítku s ovládáním zepředu
• Splachovací nádržka pod omítku s izolací proti orosování
• U nastavení z výroby je možné okamžité dodatečné spláchnutí
• Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
• Přívod vody vzadu nebo nahoře uprostřed
• Kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
• Kryt pro hrubou montáž pro servisní otvor s možností zkrácení
• Vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
• S možností upevnění pro přívod elektřiny

Technické údaje

• Tlak při průtoku: 10-1000 kPa
• Maximální teplota vody: 25 °C
• Splachovací množství: 6 a 3 l (nastavení ve výrobě)
• Velké splachovací množství, rozsah nastavení 4,5/ 6/ 7,5 l
• Malé splachovací množství, rozsah nastavení: 3-4 l
• Výpočtový průtok: 0.11 l/s
• Minimální přetlak pro výpočtový průtok: 50 kPa

Obsah dodávky

• Přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• Kryt pro hrubou montáž pro servisní otvor
• 2 ochranné zátky
• Připojovací souprava pro WC, Ø 90 mm
• Připojovací koleno 90° z PE-HD, Ø 90 mm
• Přechodka z PE-HD, Ø 90 / 110 mm
• 2 závitové tyče M12
• Upevňovací materiál
• bez ovládacího tlačítka
• stavební souprava pro předstěnovou montáž není součástí balení - je třeba objednat samostatně
