Geberit Duofix - Modul pro závěsné WC s tlačítkem Sigma30, matný chrom/chrom + Tece One - sprchovací toaleta a sedátko, Rimless, SoftClose 111.300.00.5 NT7

Kompletní instalační set pro závěsné WC

• Rimless technologie bezokrajového splachování
• SoftClose mechanismus pozvolného sklápění sedátka
• tento instalační set je dostupný také v dalších variantách provedení ovládacího tlačítka

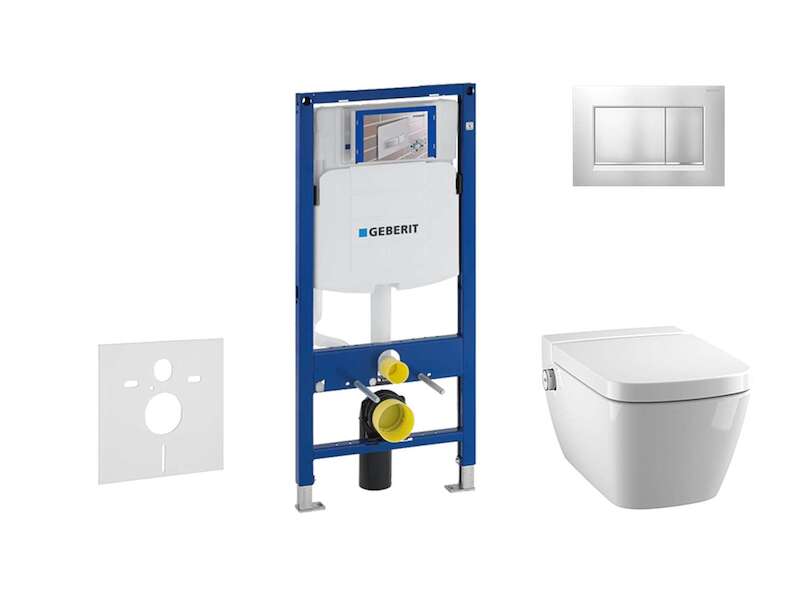

Obsahuje

• předstěnový instalační prvek Geberit Duofix (111.300.00.5), se splachovací nádržkou pod omítku Sigma 12 cm

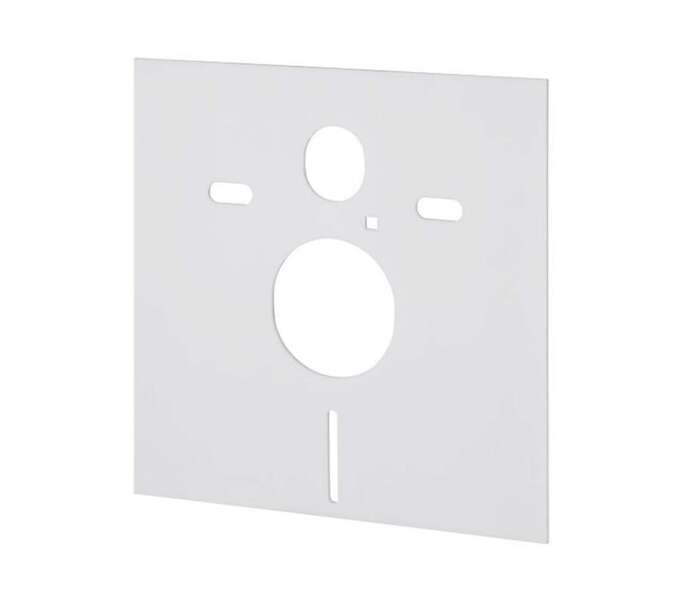

• soupravu pro tlumení hluku (SP 156SET)
• závěsné WC s bidetovou sprškou Tece TECEone (9700200)
• duroplastové WC sedátko Tece TECEone (9700600)
• 2-činné ovládací tlačítko Geberit Sigma30, chrom mat/chrom (115.883.KN.1)
• stavební souprava pro předstěnovou montáž není součástí dodávky, je třeba objednat zvlášť

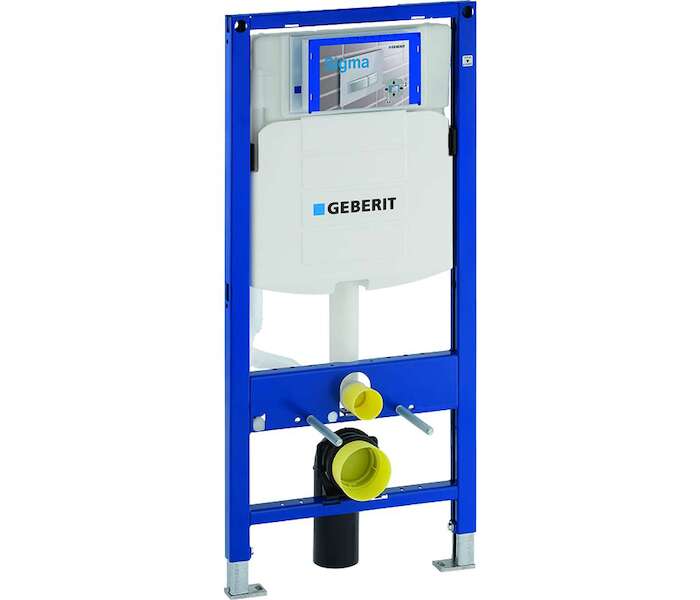

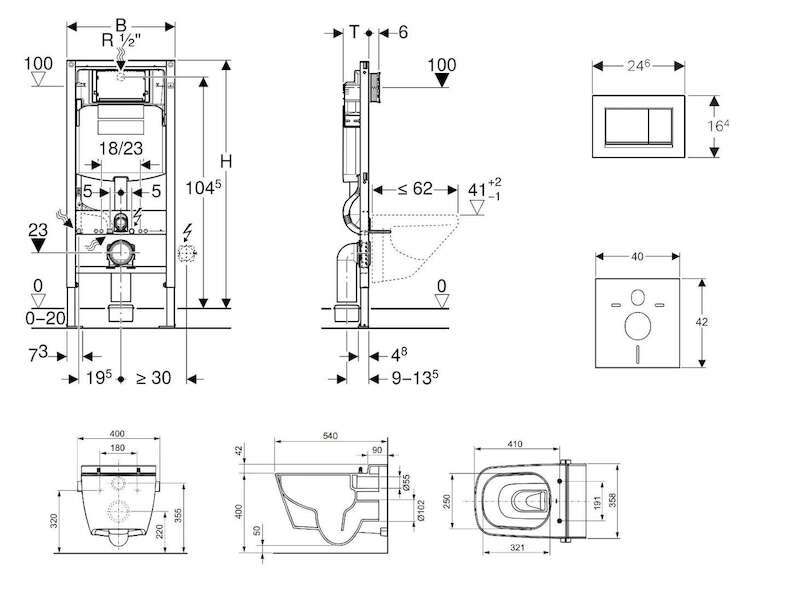

Montážní prvek Duofix pro závěsné WC se splachovací nádržkou pod omítku Sigma 12 cm

Univerzální a rychle použitelný montážní prvek pro veškerá řešení v oblasti suchých procesů. Přispívá také podstatnou měrou ke splnění těch nejvyšších nároků na akustickou a protipožární ochranu. Geberit Duofix je určen pro montáž do lehkých sádrokartonových příček nebo k instalaci před masivní stěnu. Montáž prvku je mimořádně rychlá za použití pouhých čtyř upevňovacích bodů.

Účel použití

• pro konstrukce prováděné suchým procesem
• k montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
• k montáži do instalačních stěn vysokých na výšku místnosti
• k montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
• pro závěsná WC s připojovacími rozměry podle EN 33:2011
• pro závěsná WC s vyložením do 62 cm
• pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
• pro tloušťky podlahy 0–20 cm

Vlastnosti

• samonosný rám s nanesenou práškovou barvou
• rám s vrtanými otvory Ø 9 mm pro upevnění do dřevěné konstrukce
• rám připravený pro podpěry u WC keramik s malou opěrnou plochou
• podpěry pozinkované
• podpěry nastavitelné 0–20 cm
• podpěry s protiskluzovou úpravou
• patní desky otočné
• hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
• připojovací koleno pro montáž bez nářadí v různých hloubkách, rozsah nastavení 45 mm
• upevnění připojovacího kolena zvukově izolované
• splachovací nádržka pod omítku s ovládáním zepředu
• splachovací nádržka pod omítku izolovaná proti orosování
• u nastavení z výroby je možné okamžité dodatečné spláchnutí
• montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
• přívod vody vzadu nebo nahoře uprostřed
• kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
• kryt pro hrubou montáž pro servisní otvor s možností zkrácení
• vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
• s možností upevnění pro přívod elektřiny

Technické údaje

• tlak při průtoku: 10-1000 kPa
• maximální teplota vody: 25 °C
• splachovací množství, nastavení ve výrobě: 6 a 3 l
• velké splachovací množství, rozsah nastavení: 4.5 / 6 / 7.5 l
• malé splachovací množství, rozsah nastavení: 3-4 l
• výpočtový průtok: 0.11 l/s
• minimální přetlak pro výpočtový průtok: 50 kPa

Obsah dodávky

• přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
• kryt pro hrubou montáž pro servisní otvor
• 2 ochranné zátky
• připojovací souprava pro WC, Ø 90 mm
• připojovací koleno 90° z PE-HD, Ø 90 mm
• přechodka z PE-HD, Ø 90 / 110 mm
• 2 závitové tyče M12
• upevňovací materiál

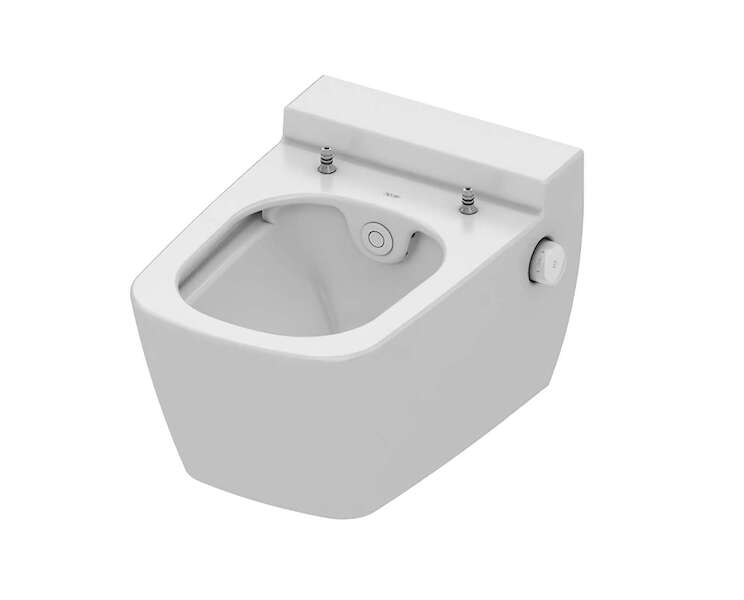

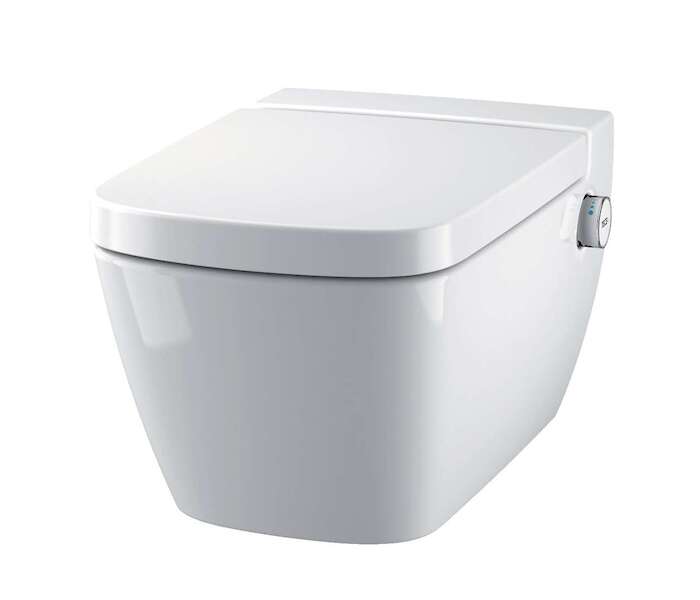

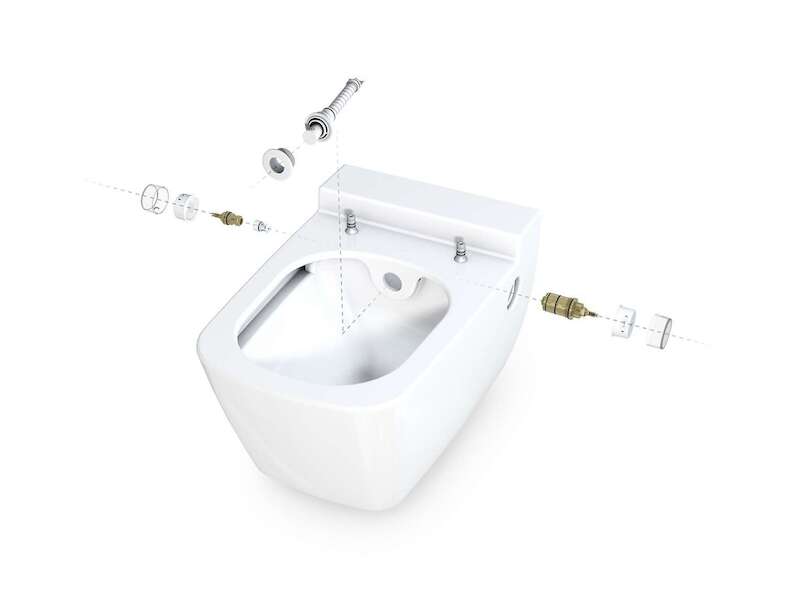

Sprchovací toaleta s technologií Rimless

• materiál: sanitární keramika
• rozměry: 400 x 540 x 392 mm
• technologie bezokrajového splachování Rimless - bez oplachového kruhu
• integrovaná bidetová sprška s ovládáním na boku toalety

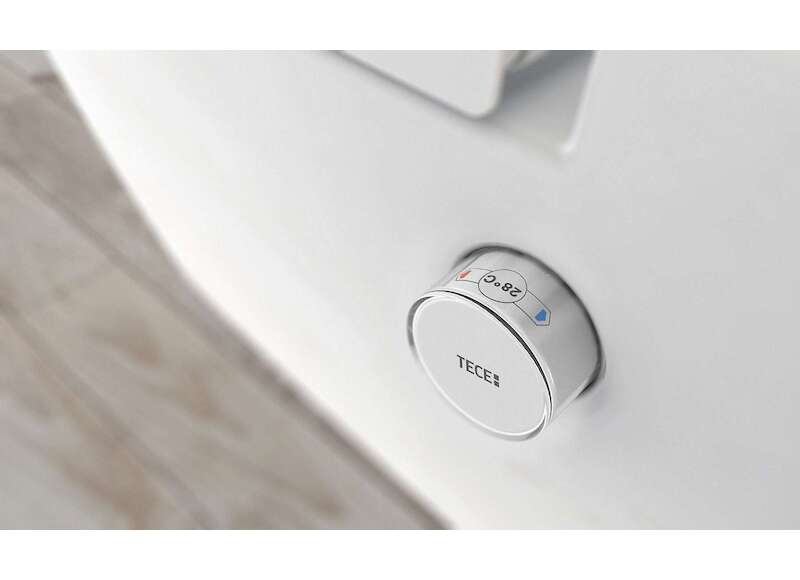

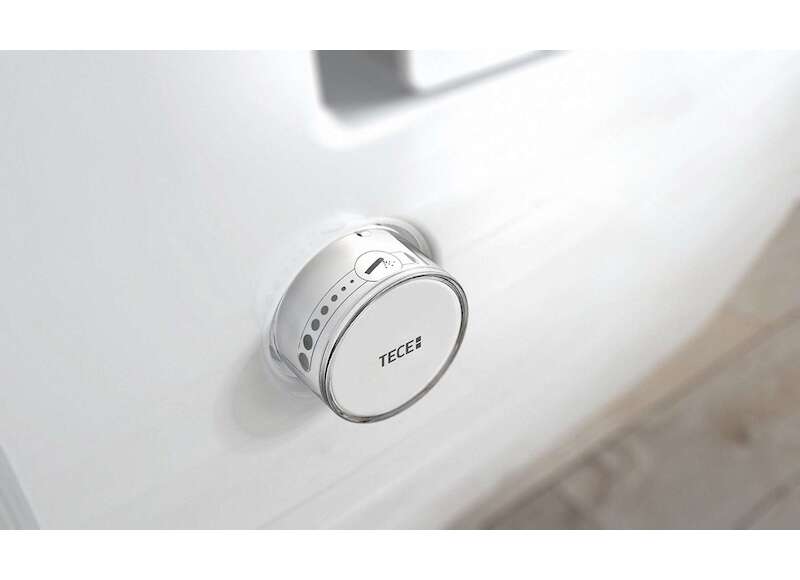

• regulátor pro ovládání objemu a teploty vody
• otočením regulátoru se rameno spršky automaticky vysune
• bez vodní nádržky, bez elektrického splachování, bez bojleru
• rozsah teploty: 10-38 °C
• tlak vody: min. 1 bar (0,1 MPa)
• spotřeba vody: až 5,6 l/min
• snadná instalace a údržba
• bezpečnostní systém integrovaný v TECEone splňuje požadavky normy EN 1717, takže může být toaleta napojena přímo na centrální rozvod teplé a studené vody

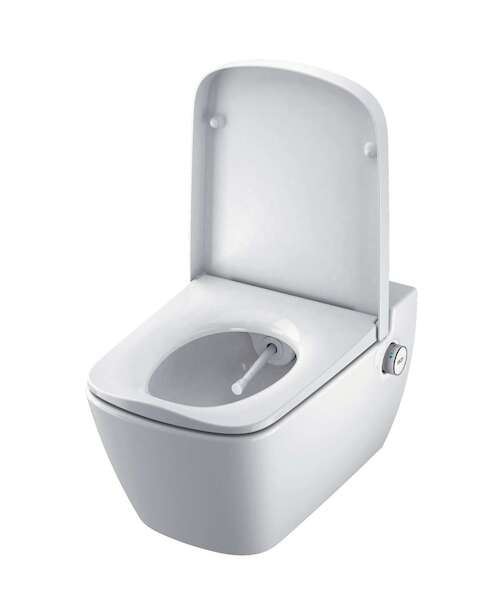

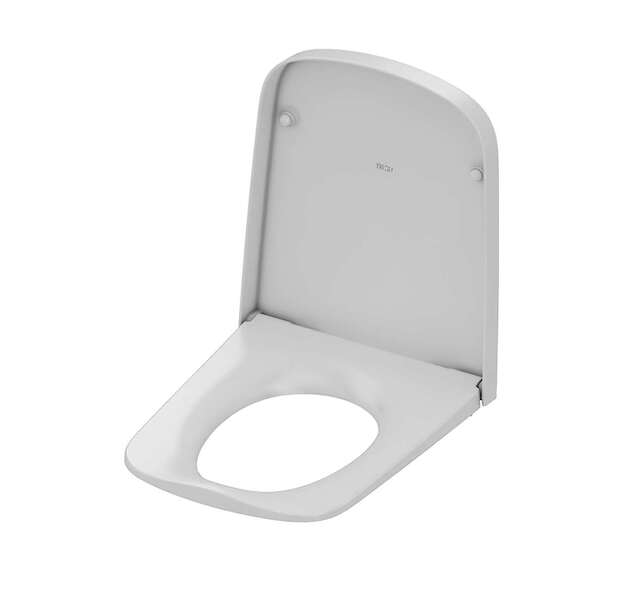

WC sedátko s poklopem, Soft-Close

• povrchová úprava: bílá
• materiál: duroplast
• ergonomický tvar
• uchycení pomocí ocelových pantů se Soft-Close mechanismem
• uchycení je již nainstalováno a neoddělitelně přichyceno na keramiku
• sedátko je odnímatelné - usnadňuje čištění

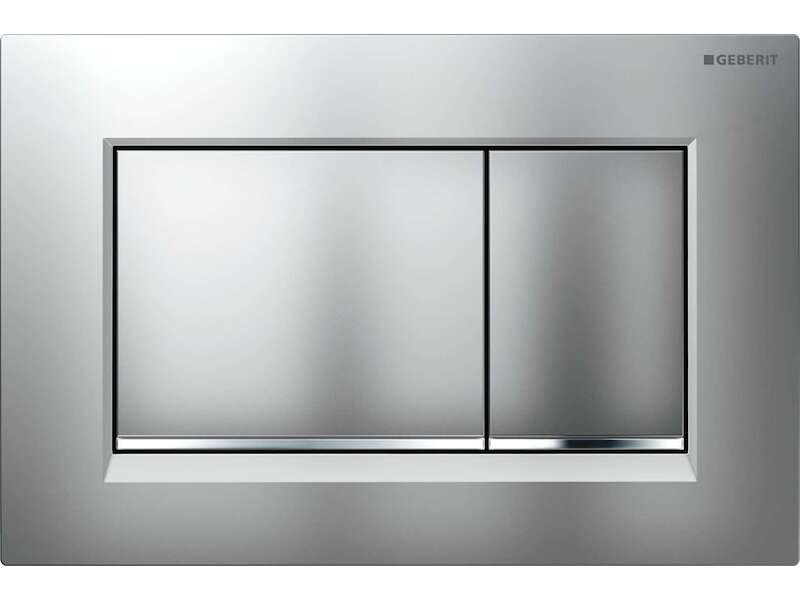

Ovládací tlačítko Sigma30, pro 2 množství splachování

• rozměry: 246 x 164 mm
• materiál: plast
• barva provedení: chrom mat/chrom
• k ovládání splachování u splachovacích nádržek pod omítku Geberit Sigma
• upevňovací rámeček
• 2 stavitelné úchytky
• 2 tyčky tlačítka
• tyčky tlačítka jsou zvukově izolované, rychlé nastavení bez nářadí

• Model: Duofix
• Technologie splachování: bez splachovacího kruhu
• Typ sedátka: s pomalým sklápěním (softclose)
• Typ montáže: pro zabudování do lehkých příček
